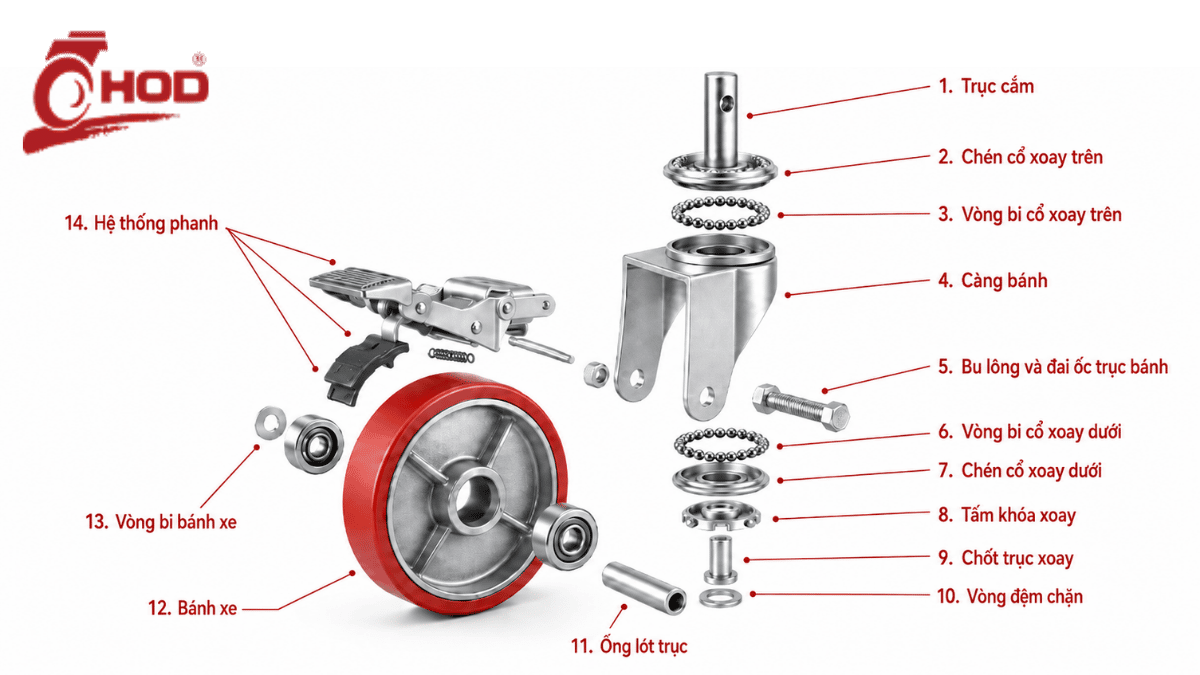

Sơ đồ lắp bánh xe đẩy chi tiết, đúng kỹ thuật từ A - Z

Chọn đúng loại bánh xe mới chỉ là bước đầu để xe đẩy vận hành ổn định. Nếu bánh xoay và bánh cố định được bố trí sai vị trí, xe có thể khó giữ hướng, quay trở kém linh hoạt hoặc khiến người vận hành phải dùng nhiều lực hơn khi di chuyển. Vì vậy, bạn cần lựa chọn sơ đồ lắp bánh xe đẩy phù hợp với hướng vận hành, chiều dài khung xe, tải trọng sử dụng và không gian di chuyển thực tế. Bài viết dưới đây HOD Caster sẽ giúp bạn hiểu rõ các cách bố trí phổ biến như 4 bánh xoay, 2 bánh xoay kết hợp 2 bánh cố định và cấu hình có trục quay ở giữa để chọn phương án phù hợp.

Sơ đồ lắp bánh xe đẩy là gì?

Sơ đồ lắp bánh xe đẩy là cách xác định vị trí của bánh xoay và bánh cố định dưới khung xe. Sơ đồ này quyết định xe có thể quay theo nhiều hướng, giữ đường chạy thẳng hay xoay quanh một trục được bố trí sẵn.

Bánh xoay có cổ càng chuyển hướng, giúp xe thay đổi hướng di chuyển. Bánh cố định chỉ lăn theo trục đã lắp, nhờ đó hỗ trợ xe giữ hướng ổn định hơn. Để đưa ra phương án thiết lập tối ưu cho hệ thống khung gầm, bạn cần đánh giá kỹ lưỡng việc lựa chọn bánh xe xoay hay cố định tốt hơn nhằm khai thác trọn vẹn đặc điểm công năng của từng loại.

Sơ đồ bố trí không thay thế cho việc tính tải trọng hoặc xác định số bánh. Bạn cần hoàn thành bước tính số lượng bánh trước, sau đó mới quyết định vị trí của từng bánh. Kỹ thuật viên nên áp dụng cách tính số lượng bánh xe cho xe đẩy từ trước để đảm bảo cấu trúc chịu lực đồng đều và an toàn cho toàn bộ hệ thống cơ khí.

Sơ đồ lắp 4 bánh xoay cho xe đẩy

Cấu hình 4 bánh xoay sử dụng hệ thống bánh có khả năng chuyển hướng linh hoạt tại cả bốn góc khung xe. Nhờ cơ chế mỗi bánh tự thay đổi hướng theo chuyển động thực tế, xe đẩy có thể dễ dàng tiến, lùi, dịch chuyển ngang hoặc xoay tròn trong những không gian chật hẹp.

Để đảm bảo xe vận hành ổn định và không bị lật trong quá trình chịu tải, kỹ thuật viên cần tuân thủ nghiêm ngặt sơ đồ lắp 4 bánh xoay cho xe đẩy dựa trên các nguyên tắc bố trí cốt lõi dưới đây:

Cách bố trí 4 bánh xoay

Khi tiến hành lắp ráp cơ khí, bạn cần tuân thủ cấu trúc đối xứng và đồng bộ để tối ưu công năng của xe:

• Lắp ráp đối xứng: Bốn bánh xe bắt buộc phải được định vị cân bằng tại bốn góc của khung sàn xe.

• Đồng bộ thông số kỹ thuật: Các yếu tố về tâm bánh, chiều cao tổng và vị trí mặt đế cần đồng đều tuyệt đối để tránh tình trạng khung xe bị lệch hoặc dồn tải trọng cục bộ về một phía.

Ưu điểm của cấu hình 4 bánh xoay

• Xe có thể đổi hướng linh hoạt trong lối đi hẹp.
• Dễ điều chỉnh vị trí khi cần đưa xe sát máy móc, kệ hàng hoặc khu vực thao tác.
• Phù hợp với tuyến di chuyển ngắn và thường xuyên phải quay đầu.
• Cho phép người vận hành tiếp cận và điều khiển xe từ nhiều phía.

Hạn chế của cấu hình 4 bánh xoay

• Xe dễ bị lệch hướng nếu phải di chuyển thẳng trên quãng đường dài.
• Người vận hành phải thường xuyên điều chỉnh hướng khi xe mang tải.
• Khả năng giữ một đường chạy cố định thấp hơn cấu hình có bánh cố định.

Cấu hình này phù hợp khi ưu tiên khả năng xoay trở hơn khả năng giữ hướng. Nếu xe phải chạy liên tục theo một lối thẳng, bạn nên cân nhắc cấu hình kết hợp bánh xoay và bánh cố định.

Sơ đồ 2 bánh xoay và 2 bánh cố định

Cấu hình 2 bánh xoay 2 bánh cố định chia bốn bánh thành hai cặp. Một cặp đảm nhiệm chuyển hướng, cặp còn lại tạo trục lăn ổn định để xe đi thẳng.

Cách bố trí hai cặp bánh xe đẩy

Hai bánh cùng loại bắt buộc phải được lắp đặt song song tại một đầu hoặc trên cùng một trục của hệ thống khung gầm. Thông thường, hai bánh xoay sẽ được ưu tiên bố trí ở phía người điều khiển để hỗ trợ điều hướng tốt hơn, trong khi hai bánh cố định nằm trên trục đối diện đóng vai trò giữ hướng. Vị trí lắp ráp cụ thể cần được thống nhất dựa theo hướng đẩy hoặc hướng kéo chủ đạo của xe.

Ưu điểm của cấu hình 2 xoay 2 cố định

• Cân bằng giữa khả năng đổi hướng và khả năng đi thẳng.
• Dễ điều khiển trên tuyến vận chuyển có cả đoạn thẳng và góc cua.
• Hạn chế tình trạng cả bốn bánh cùng đổi hướng ngoài ý muốn.
• Phù hợp với nhiều xe đẩy hàng kho xưởng thông dụng.

Hạn chế của cấu hình 2 xoay 2 cố định

• Không thể dịch chuyển ngang linh hoạt như cấu hình 4 bánh xoay.
• Cần đủ khoảng trống để đầu xe xoay theo trục của cặp bánh cố định.
• Khả năng quay tại chỗ phụ thuộc vào chiều dài và chiều rộng khung xe.

Sơ đồ 2 bánh xoay và 2 bánh cố định nâng

Cấu hình 2 bánh xoay và 2 bánh cố định nâng là cách bố trí chuyên biệt, trong đó cặp bánh cố định được đặt gần trục giữa của khung hoặc được thiết kế có chênh cao so với cặp bánh hỗ trợ. Mục đích là tạo một trục quay để xe có thể đổi hướng trong phạm vi gần với chiều dài của chính khung xe.

Từ “nâng” trong cấu hình này cần được hiểu là chênh lệch cao độ đã được tính trong bản vẽ lắp đặt, không phải tự kê thêm vật liệu hoặc thay đổi chiều cao bánh theo cảm tính.

Cách tạo trục quay cho xe

Hai bánh cố định sẽ được thiết lập song song để tạo thành một trục chịu lực chính ở khu vực gần giữa khung gầm. Trong khi đó, hai bánh xoay được phân bổ nằm tại các vị trí đầu và cuối để hỗ trợ chức năng điều hướng và giữ cân bằng hệ thống. Khi bắt đầu chuyển hướng, toàn bộ xe đẩy sẽ quay quanh trục bánh cố định trung tâm thay vì phải kéo toàn bộ chiều dài khung theo một vòng cua lớn như thông thường.

Ưu điểm của cấu hình có trục giữa

• Hỗ trợ khung xe dài đổi hướng trong phạm vi nhỏ hơn.
• Tạo tâm quay rõ ràng, hạn chế phải kéo đầu xe theo vòng cua quá rộng.
• Kết hợp được khả năng giữ hướng của bánh cố định và khả năng điều hướng của bánh xoay.

Hạn chế cần lưu ý

• Vị trí tâm bánh và chênh cao lắp đặt phải được xác định trong thiết kế.
• Khung xe cần đủ độ cân bằng để không dồn tải bất thường về trục giữa.
• Không nên áp dụng bằng cách thay bánh có kích thước khác nhau khi chưa kiểm tra kết cấu.

So sánh ba sơ đồ lắp bánh xe đẩy

Mỗi cấu hình giải quyết một yêu cầu vận hành khác nhau. Bảng dưới đây giúp bạn đối chiếu nhanh trước khi hoàn thiện bản vẽ hoặc đặt mua bộ bánh.

Cách chọn sơ đồ theo hướng vận hành

Thay vì chỉ nhìn vào hình dạng của khung xe, bạn nên mô phỏng tuyến đường mà xe sẽ sử dụng. Hướng đi thực tế là dữ liệu quan trọng để lựa chọn đúng cấu hình.

Xe thường xuyên đổi hướng trong không gian hẹp

Bạn có thể ưu tiên 4 bánh xoay khi xe chủ yếu di chuyển trong phạm vi ngắn, thường xuyên phải điều chỉnh vị trí hoặc tiếp cận thiết bị từ nhiều phía.

Xe có nhiều đoạn chạy thẳng

Cấu hình 2 bánh xoay và 2 bánh cố định phù hợp hơn khi xe cần chạy ổn định trên lối đi thẳng nhưng vẫn phải rẽ tại các điểm giao hoặc cửa kho.

Khung xe dài nhưng phạm vi quay hạn chế

Bạn có thể nghiên cứu cấu hình có trục bánh cố định gần giữa khung. Cách bố trí này tạo tâm quay rõ hơn, nhưng cần được thể hiện trong bản vẽ và kiểm tra phân bố tải trước khi gia công.

Những điểm cần kiểm tra trước khi lắp bánh xe

Sau khi chọn được sơ đồ, bạn cần đối chiếu vị trí thực tế trên khung. Việc kiểm tra trước giúp hạn chế phải khoan lại mặt đế hoặc tháo toàn bộ bánh sau khi chạy thử.

• Xác định rõ đầu đẩy, đầu kéo và hướng di chuyển thường xuyên.
• Đánh dấu đường tâm dọc và tâm ngang của khung trước khi đặt bánh.
• Bố trí hai bánh cùng loại đối xứng trên cùng một trục.
• Kiểm tra chiều cao tổng để các bánh tiếp xúc đúng theo thiết kế.
• Đối chiếu kích thước mặt đế, tâm lỗ và đường kính bulông.
• Chạy thử khi xe chưa tải trước khi kiểm tra trong điều kiện sử dụng thực tế.

Trường hợp thay bánh cho xe cũ, bạn nên đo lại đường kính, chiều cao tổng, mặt đế và tâm lỗ. Các bước đo được trình bày chi tiết trong bài cách đọc thông số bánh xe đẩy công nghiệp.

Sau khi hoàn thiện cấu hình, bạn có thể đối chiếu các mẫu càng xoay, càng cố định và bánh có khóa tại danh mục sản phẩm HOD Caster.

Kết luận

Không có một sơ đồ lắp bánh xe đẩy phù hợp cho mọi loại xe. Cấu hình 4 bánh xoay ưu tiên khả năng đổi hướng; cấu hình 2 bánh xoay 2 bánh cố định cân bằng giữa đi thẳng và rẽ; cấu hình có trục cố định ở giữa hỗ trợ khung dài quay trong phạm vi nhỏ hơn. Trước khi lắp, bạn nên xác định tuyến đường, hướng điều khiển, vị trí tâm bánh và chiều cao tổng của từng cụm bánh.

Thông tin liên hệ chi tiết của HOD Caster

Câu hỏi thường gặp về sơ đồ lắp bánh xe đẩy

Xe đẩy 4 bánh nên lắp 4 bánh xoay hay 2 bánh xoay 2 bánh cố định?

Nếu xe cần đổi hướng liên tục trong không gian hẹp, 4 bánh xoay sẽ linh hoạt hơn. Nếu xe có nhiều đoạn chạy thẳng và cần giữ hướng ổn định, cấu hình 2 bánh xoay kết hợp 2 bánh cố định thường phù hợp hơn.

Cấu hình 4 bánh xoay có phù hợp để đi thẳng đường dài không?

Cấu hình 4 bánh xoay vẫn có thể đi thẳng nhưng người vận hành thường phải điều chỉnh hướng nhiều hơn. Với tuyến vận chuyển dài và ít góc cua, việc kết hợp bánh xoay với bánh cố định sẽ giúp xe giữ đường chạy tốt hơn.

Cấu hình 2 xoay 2 cố định nâng dùng để làm gì?

Cấu hình này tạo một trục quay gần giữa khung xe, giúp xe có thể đổi hướng trong phạm vi nhỏ hơn. Cách bố trí phù hợp với một số khung dài hoặc thiết bị cần quay quanh tâm, nhưng phải được tính toán vị trí và cao độ lắp đặt.

Hai bánh xoay nên được đặt ở đầu nào của xe?

Hai bánh xoay thường được đặt ở phía người vận hành điều khiển để hỗ trợ chuyển hướng. Tuy nhiên, vị trí cuối cùng cần dựa trên việc xe được đẩy hay kéo, hướng di chuyển chủ đạo và vị trí tay cầm.

Có thể lắp bốn bánh có chiều cao khác nhau không?

Với cấu hình thông thường, các bánh cần có chiều cao lắp tương thích để tải được phân bố đúng. Chỉ nên tạo chênh cao trong cấu hình chuyên biệt khi vị trí bánh và phân bố tải đã được thể hiện trong thiết kế.
